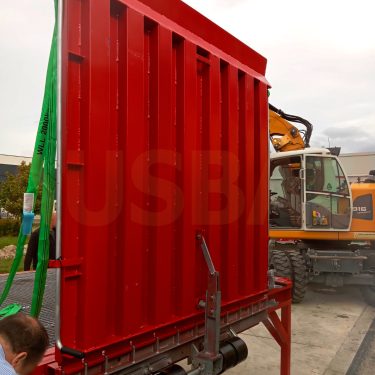

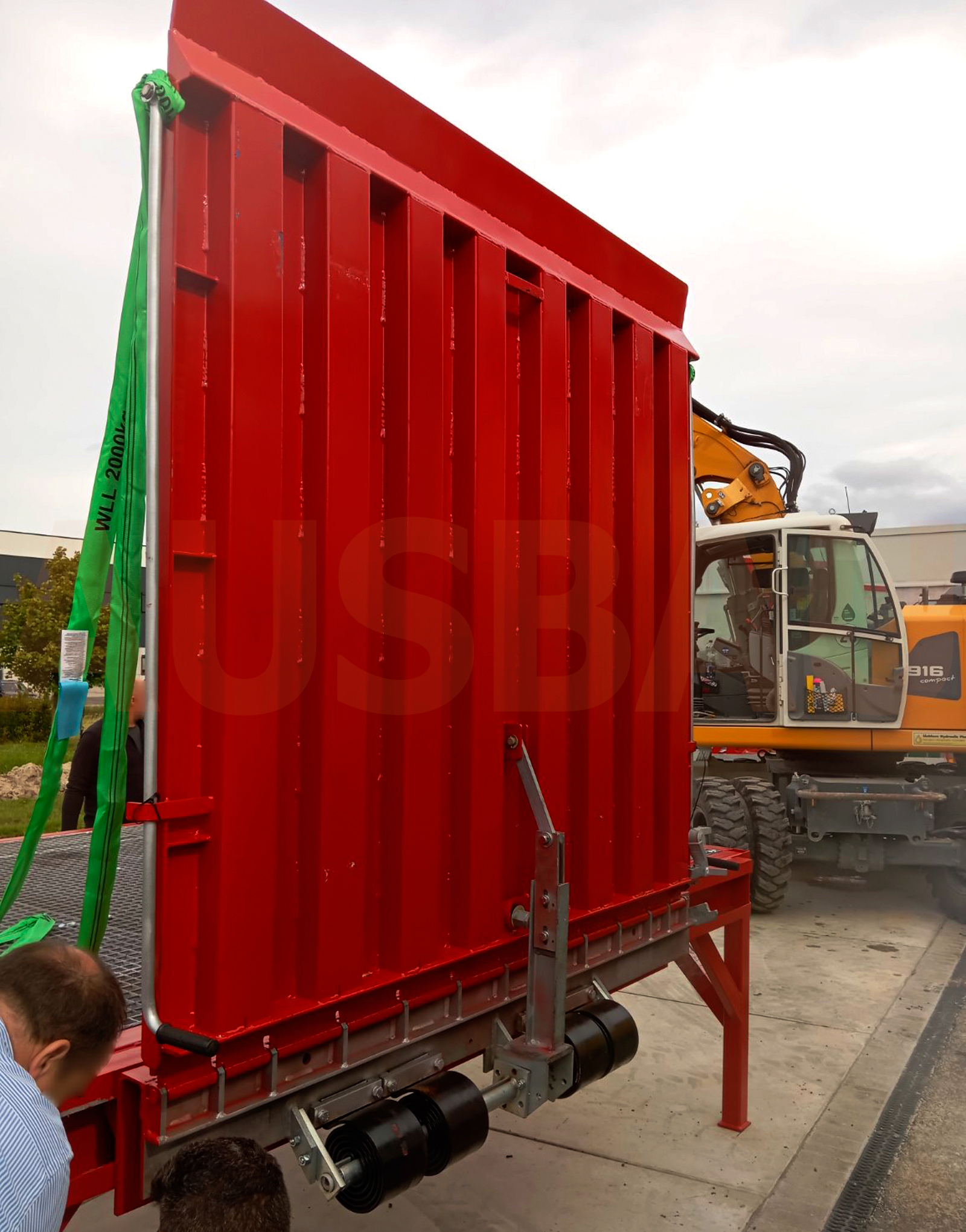

Mechanický skládací můstek AUSBAU-BR

AUSBAU-BR – mechanický skládací můstek, umožňuje odstranit výškový rozdíl mezi kamionem jakéhokoli typu a stacionární plošinou nebo betonovou rampou.

AUSBAU-BR šetří úložný prostor a optimalizuje manipulaci ve skladu.

SPECIFIKACE

Zatížení	1500-6000 kg
Úhel zdvihu rampy	90 ± 3 stupně
Úhel spuštění rampy	5 (nebo -15 cm) stupňů
Šířka vozovky	800-1400 mm
Konstrukční materiál	s235
Hloubka mostu	800-1500 mm
Záruka	12 měsíců

PRINCIP FUNGOVÁNÍ

Mechanický skládací můstek je ocelová konstrukce, která se skládá z:

• mechanismu pro posouvání plošiny po vodicím nosníku;
• platformy, která odpovídá úrovním rampy a karoserie vozidla;
• systému mechanické kompenzace, díky kterému lze těžkou konstrukci snadno přesunout jedním operátorem.

Princip činnosti mechanického skládacího můstku AUSBAU-BR:

1. Není -li mechanický můstek v provozu, je umístěn svisle, aniž by blokoval průchod podél nákladní rampy;
2. Vozidlo se přistaví k nakládání okrajem karoserie pod vyvýšený můstek;
3. Mechanický můstek se pohybuje po vodicí kolejnici podél rampy, dokud se nevyrovná se šířkou karoserie. Díky tomu není potřeba dodržovat vysokou přesnost přistavení vozidla k místu nakládky (volitelně);
4. Spusťte nápravu do karoserie vozidla tak, aby její okraj překrýval konec karoserie nejméně o 10 cm. Mechanický skládací můstek je vybaven mechanismem usnadňujícím zvedání a spouštění plošiny.



Mechanický skládací můstek je vybaven ochrannou opěrnou nohou, která zabraňuje pádu můstku s vysokozdvižným vozíkem v případě náhlého odjezdu vozidla.

Shoda s CE.
