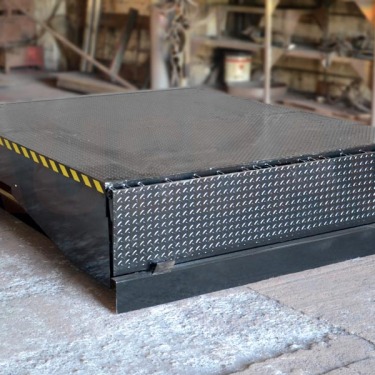

Sok társaság használja az AUSBAU-DL elektromos hidraulikus rámpa kiegyenlítőket (doclevellereket) a beton rámpa és a teherautó teste szintje közötti magasságkülönbség kompenzációjához a rakodási-kirakodási munkálatok során. Egy ilyen raktári berendezés segítségével megoldódik a rakodási technika hozzáférésének problémája a jármű testéhez. A hidraulikus rámpa kiegyenlítő lefedi a teret a jármű teste között, ami lehetővé teszi a berakodás és kirakodás rövidebb időn belül történő elvégzését. Ez a berendezés pótolhatatlan a szállítási logisztikában.

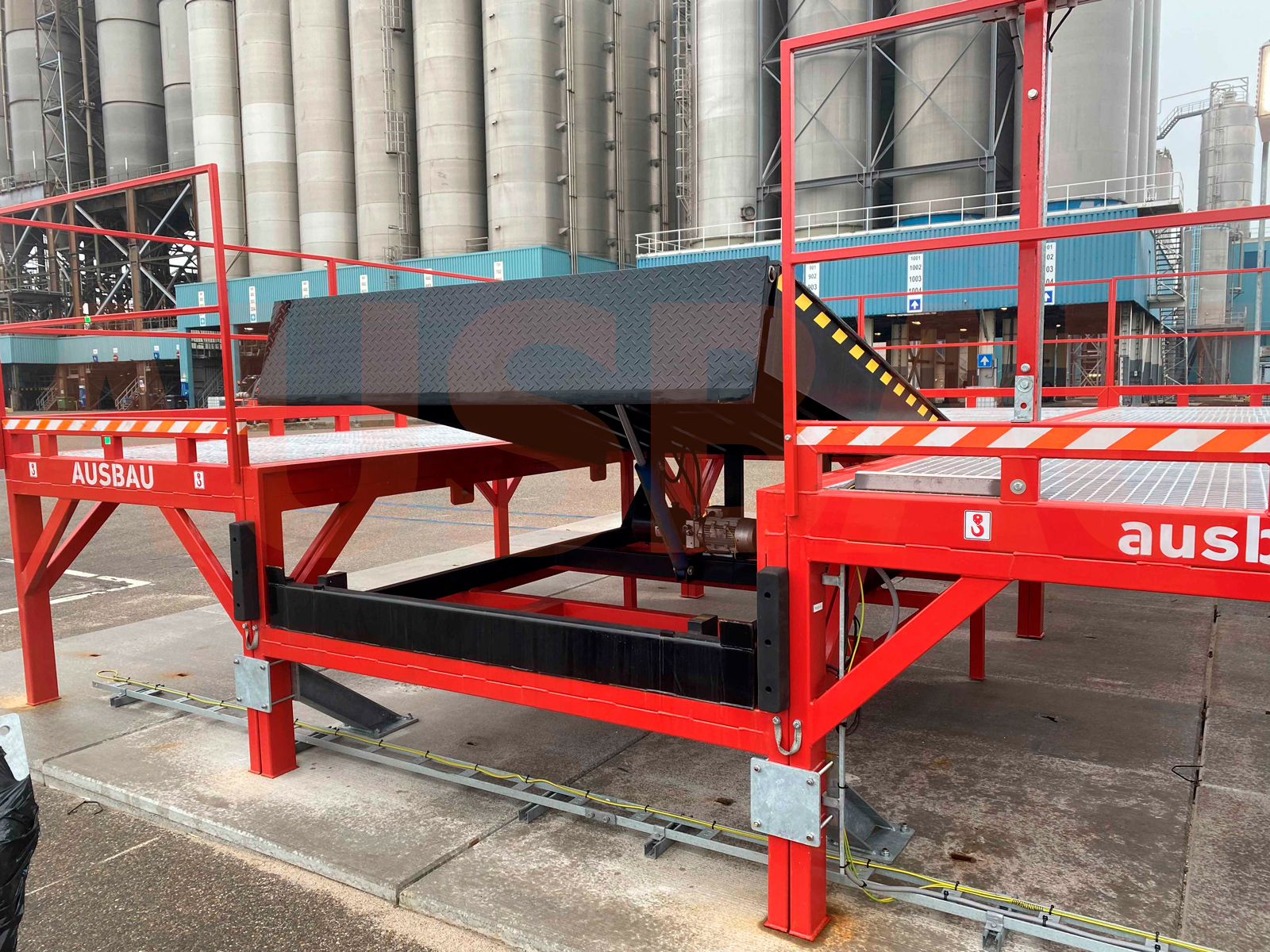

Az AUSBAU-DL rámpa kiegyenlítő declevellerek alsó támasztó keretből állnak, amely tartja z összes egyéb, rá szerelt elemet. A felső platform a támasztó keret hátsó részéhez kerül rögzítésre. Ez biztosítja a szükséges dőlésszinten. A kiegyenlítő elején van egy forgó rámpa, amely kapcsolatot teremt a platform és a teherautó karosszériája között. Az átrakodási platform a hidraulikus meghajtó segítségével vezérelhető a vezérlőpultról. A docleveller úgy van megtervezve, hogy biztosítsa a 6 tonnás dinamikus és 10 tonnás statikus megterhelést.
Az elektromos-hidraulikus platform összetevő részei:
A keret támasztó váza, amelyre a mozgó rész és a hidraulikus komplex van felszerelve. Laminált profilokból készül és biztosítja a forgatható rámpa elhelyezését és támogatását (abban az esetben, amikor a rámpa kiegyenlítő be van zárva vagy nyugalmi állapotban van).
Platform – fel van szerelve mozgó oldalsó falakkal és támasztó biztonsági állvánnyal. 5/7mm-es lencse acéllemezből készült. Erős támasztással rendelkezik az alatta lévő laminált profilokkal.
Forgatható rámpa – biztosítja a platformnak a gépkocsi testéhez való kötődését. 13/15 mm-es acél lencselemezből készül, amely végei frézelve vannak.
A hidraulika készlet a következőkből áll: elektromos motor 1,5 kW-os elektromos motor, 380 V, 50 Hz 3000 fordulat/perc mellett és hidraulikus szivattyú 5 l/perc adagolással. 7 literes tágulási tartállyal és 24V-os elektromos biztonsági elosztóval.
Elektromos berendezés – komplektálva van vezérlési pulttal, ahol a védelem, a teljesítmény és a vezérlés komponensei helyezkednek el 24 V mellett.
|
|
|
|
A hidraulika rendszere |
Megerősített szerkezet |
Biztonság a lábak számára |
|
|
||
|
|
|
|
Biztonsági állvány |
Lencselemez |
Vezérlőpult |
Az AUSBAU-DL rámpa kiegyenlítőink a következő biztonsági berendezésekkel vannak felszerelve:
Az AUSBAU-DL kiegyenlítő műszaki jellemzői:
Kiegészítő opciók az AUSBAU-DG docleveller
|
|
|
|
1. Gumi téglalap alakú lökhárítók (OPT-RRB) 400x250x100 mm, pár.
|
2. Teleszkópos rámpa (OPT-TA). |
3. Kerékvezetők a teherautó számára (OPT-RRB) 1780х500х308 mm, pár. |
|
|
|
|
4. Mozgásérzékelővel ellátott közlekedési lámpa – zöld fényt mutat a teherautó sofőrjének, engedélyezve a mozgást a rámpán és átkapcsol pirosra, amikor meg kell állnia.
|
5. Információs táblák készlete (OPT-WIL). |
|
Az AUSBAU-DL standart modelljeinek méretei:
| # | Modell | Terhelés, kg | Размеры, мм | Teljesítmény, kW | ||||
| L | B | H | WB | WO | ||||
| D1 | DL-6000-2300x1800 | 6000 | 2300 | 1800 | 605 | 450 | 400 | 1 |
| D2 | DL-8000-2300x1800 | 8000 | 2300 | 1800 | 605 | 450 | 400 | 1 |
| D3 | DL-6000-2500x2000 | 6000 | 2500 | 2000 | 605 | 450 | 400 | 1 |
| D4 | DL-8000-2500x2000 | 8000 | 2500 | 2000 | 605 | 450 | 400 | 1 |
| D5 | DL-10000-2500x2000 | 10000 | 2500 | 2000 | 605 | 450 | 400 | 1 |
Gyártási idő: a rendeléstől számított 5-20 naptári nap
Garancia: 18 hónap
